纳米酶模拟葡萄糖氧化酶（GOD-like）活性研究：级联催化、糖尿病伤口愈合与GOD活性检测

过去五年，纳米酶（nanozyme）研究的发文量呈指数级增长，其中以"GOD-like + 类Fenton"为核心的级联催化体系是最热门的方向之一。这类研究的共同逻辑是：让材料在肿瘤或感染创面的高葡萄糖微环境里自主催化产生H₂O₂，再利用H₂O₂驱动下游ROS生成，实现杀菌或抗肿瘤效果。

理解这个方向，需要先搞清楚三件事：天然GOD和纳米酶GOD-like活性的区别在哪里；级联催化体系的逻辑链条是什么；以及在这类研究里，GOD活性检测的意义和操作边界在哪里。

一、为什么糖尿病伤口是GOD-like纳米酶的"天然靶场"

糖尿病慢性创面是一个很特殊的病理微环境，它有几个特征恰好和GOD-like催化体系的工作条件高度匹配：

高葡萄糖浓度： 糖尿病患者创面局部葡萄糖浓度显著高于正常组织。对GOD或具有GOD-like活性的纳米材料来说，底物供应充足是维持持续催化产H₂O₂的前提。

慢性感染： MRSA（耐甲氧西林金黄色葡萄球菌）等耐药菌是糖尿病足感染的主要病原体，传统抗生素效果有限。H₂O₂及其衍生的羟基自由基（·OH）对细菌细胞膜和DNA具有广谱氧化损伤作用，且不易产生耐药性。

氧化还原失衡： 慢性创面往往存在过量ROS积累与抗氧化防御失调并存的矛盾状态，材料设计需要在"足够杀菌"和"不损伤宿主细胞"之间找到平衡点。

这三个特征共同构成了GOD-like纳米酶在糖尿病伤口愈合领域的研究逻辑基础。

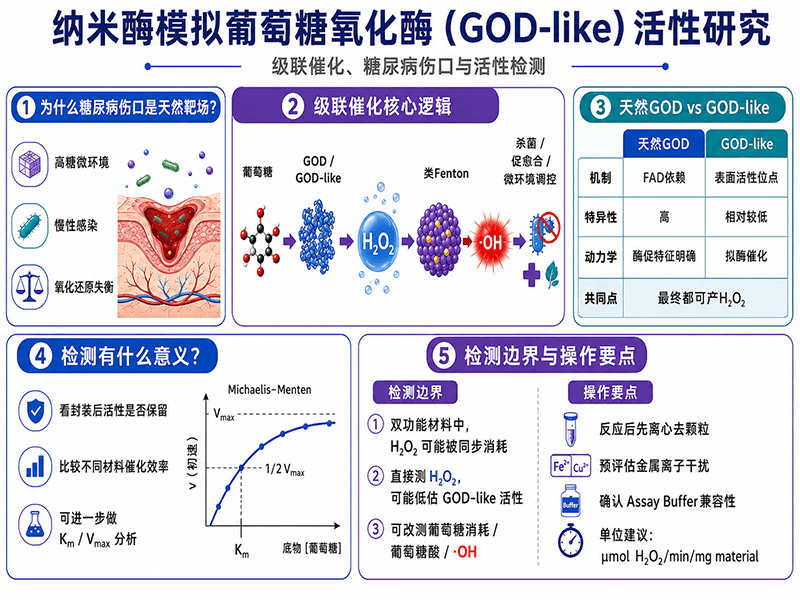

二、级联催化体系的标准逻辑链条

理解文献中的研究设计，需要先把级联催化的基本逻辑链条梳理清楚：

葡萄糖（高浓度）
    ↓ GOD 或 GOD-like材料
H₂O₂（积累）
    ↓ 类Fenton反应（Fe²⁺、Cu²⁺、Mn²⁺等）
·OH（羟基自由基，强氧化性ROS）
    ↓
杀菌 / 抗肿瘤 / 微环境调控

第一步（GOD催化） 是整个级联的"燃料供给"。无论是天然GOD还是具有GOD-like活性的纳米材料，这一步的功能是将创面丰富的葡萄糖转化为H₂O₂，同时消耗局部O₂（制造轻度缺氧以增强某些抗肿瘤效果）。

第二步（类Fenton反应） 是放大效应的关键。H₂O₂本身的杀菌效率有限，但在Fe²⁺、Cu²⁺等过渡金属离子催化下，H₂O₂裂解为·OH，氧化活性提升约10⁶倍。·OH的半衰期极短（纳秒级），必须在产生位点附近发挥作用，这也是为什么很多研究将GOD-like组件和类Fenton组件集成在同一纳米结构内——物理上的近距离保证了H₂O₂到·OH的高效转化，而不是让H₂O₂扩散流失。

不同研究在这个链条上的创新点各有侧重：

发表在 Bioactive Materials（2025）的多酶纳米花复合水凝胶研究，将天然GOD与其他酶共固定在纳米花结构中，核心创新是通过材料封装实现GOD在创面环境里的长效稳定催化，同时将产生的H₂O₂用于NO释放调控，而不仅仅是驱动Fenton反应——这是在标准级联之外增加了NO信号通路的第三维度。

发表在 Advanced Science 的BP/MnO₂纳米复合体系，核心在于MnO₂兼具GOD-like活性（氧化葡萄糖产H₂O₂）和类Fenton活性（Mn²⁺催化H₂O₂产·OH）于一体，同时BP提供近红外光热效应，通过升温破坏细菌热耐受性。这是"单一材料多功能"的设计思路。

发表在 Advanced Materials 的手性/相双工程纳米酶研究，则聚焦于衰老细胞（senescent cells）的选择性清除，通过纳米酶的微环境响应性级联催化，同时实现促衰老细胞凋亡（senolytic）和抑制衰老相关分泌（senomorphic）两种效果，是GOD-like级联催化在抗动脉粥样硬化方向的应用延伸。

三、天然GOD与纳米酶GOD-like活性：不是同一件事

这是很多做材料的课题组在写文章时容易混淆、也容易被审稿人质疑的地方。

天然GOD的催化机制： 依赖FAD辅因子完成电子传递。β-D-葡萄糖进入活性位点，将电子转移给FAD，FADH₂再将电子转交给O₂，生成H₂O₂。整个过程是酶促反应，具有明确的Michaelis-Menten动力学特征，Km和Vmax可以测定，底物特异性极高（只作用于β-D-葡萄糖）。

纳米材料GOD-like活性的机制： 依赖材料表面的氧化还原活性位点（金属中心、表面缺陷、配位不饱和位点等）实现葡萄糖氧化。不涉及FAD电子传递，催化机制因材料而异，部分材料对葡萄糖的特异性远低于天然GOD（对其他糖类也有响应），动力学特征也与酶促反应不完全相同。

两者的共同点： 最终产物都是H₂O₂（在有氧条件下）。这是用KTB1310类比色法同时检测两者的科学依据——试剂盒检测的本质是H₂O₂产量，不问催化机制如何。

文章写作中的严谨性要求： 如果你的材料不含天然GOD、只是纳米结构本身具有类似催化效果，应使用"GOD-like activity"或"glucose oxidase-mimicking activity"，而不是直接写"GOD activity"，否则容易被审稿人要求澄清。如果材料中封装了天然GOD（如多酶纳米花），检测的就是真实的GOD催化活性，可以直接用"GOD activity"表述。

四、在这类研究里，GOD活性检测的实际意义

不同类型的研究，测GOD活性的目的不同，意义也不同：

验证天然GOD在材料中的功能保留： 这是最直接的用途。将GOD封装进纳米结构（水凝胶、金属有机框架、纳米花等）之后，封装过程可能造成部分酶失活。检测封装前后的GOD活性，计算活性保留率，是评估封装策略优劣的核心指标。典型报告方式：封装后GOD活性 ÷ 游离GOD活性 × 100% = 活性保留率。

定量纳米材料GOD-like催化效率： 对于不含天然GOD的纳米酶，检测H₂O₂产量（以GOD活性单位表示）可以横向比较不同材料的催化效率，也是建立"材料浓度-催化活性"定量关系的基础数据。

顶刊投稿的进阶要求——米氏动力学参数（Km和Vmax）： 仅报告单一浓度下的"活性单位"对于一般会议论文或中等期刊够用，但投Nature子刊、Advanced Materials、Angewandte Chemie等顶刊，审稿人通常会要求提供米氏方程参数来证明材料的催化行为符合酶学规律，并用于与天然GOD或其他纳米酶横向比较。

KTB1310完全可以用于拟合米氏动力学曲线，方法如下：固定材料浓度（如0.1 mg/mL），设置一系列葡萄糖浓度梯度（如0.5、1、2、5、10、20、50 mM），在标准反应条件下（37℃，20 min）分别测定各浓度下的H₂O₂产量，换算为反应速率（v，μmol/min）。以葡萄糖浓度[S]为X轴、反应速率v为Y轴作图，用Michaelis-Menten方程（v = Vmax × [S] / (Km + [S])）拟合曲线，或通过Lineweaver-Burk双倒数图线性拟合，即可得到Km和Vmax。Km值越小，代表材料对葡萄糖的亲和力越高；Vmax反映材料的最大催化速率上限。注意：进行动力学实验时，反应时间需保证在线性范围内（H₂O₂尚未积累到饱和），必要时缩短反应时间至5–10 min并验证线性关系。

验证级联反应的上游输入——但这里有一个关键悖论： 对于GOD-like与Fenton-like活性集于一体的双功能纳米材料，试剂盒直接测出的H₂O₂浓度可能严重低估材料的真实GOD-like催化能力。原因是：材料在催化产生H₂O₂的同时，其Fenton-like组件也在同步消耗H₂O₂生成·OH。Fenton活性越强，H₂O₂积累越少，测出的"GOD活性"数值越低——但这不代表GOD-like功能弱，而是整个级联运转太高效了。

如果你遇到这种情况，直接用试剂盒测到的H₂O₂数值不能代表材料的GOD-like活性上限。需要通过独立实验剥离两种活性。需要特别说明的是：加入过氧化氢酶（CAT）来"清除H₂O₂防止Fenton消耗"的思路是错误的——CAT和Fenton组件都在消耗H₂O₂，加入CAT后试剂盒同样抓不到H₂O₂，结果归零，只是换了一种方式制造假阴性，无法解决问题。

正确的剥离策略有两条路：

• 换检测靶标，绕开H₂O₂： 不再测H₂O₂，改为测定GOD催化反应的另一个产物——葡萄糖的消耗量或葡萄糖酸的生成量。可通过HPLC定量葡萄糖残余量（以消耗量反推催化活性），或监测体系pH下降（葡萄糖酸生成导致酸化）作为半定量指标。这条路完全绕开了H₂O₂被消耗的问题，直接从上游底物端定量GOD-like活性。
• 特异性屏蔽Fenton位点： 寻找能选择性结合材料中过渡金属（Fe²⁺、Cu²⁺等Fenton活性中心）、而不影响材料表面葡萄糖氧化活性位点的螯合剂（如特异性金属螯合剂），在下游截断Fenton反应后，再用KTB1310测定积累的H₂O₂。这条路技术难度较高，需要验证螯合剂对GOD-like活性位点的选择性，但如果成功，可以在同一体系内同时呈现两种活性。
• 单独测Fenton-like活性： 不经过GOD-like步骤，直接加入已知浓度的外源H₂O₂作为底物，用·OH荧光探针（如DCFH-DA）定量·OH生成量，单独表征Fenton组件的催化效率。

三组实验配合，才能完整描述双功能材料的级联催化能力，同时为审稿人提供逻辑自洽的证据链。

五、纳米材料样品检测的操作要点

用KTB1310检测纳米材料相关样品，有几个普通生物样本没有的额外挑战：

颗粒散射干扰： 纳米颗粒在580 nm处会产生光散射，直接读数会偏高。正确做法是反应结束后先高速离心（12000 g，10 min），取上清进行Chromogen显色步骤，而不是对颗粒悬液直接显色。如果颗粒无法完全沉降（如某些粒径极小的量子点类材料），需要设置"颗粒空白管"（不加葡萄糖底物，其余条件相同）单独测定散射背景值，从测定值中扣除。

金属离子溶出干扰——两个方向相反的干扰同时存在： 含有Fe、Cu、Mn等过渡金属的纳米材料在检测体系中可能溶出金属离子，产生两种性质截然不同的干扰，需要分别评估：

第一种，消耗H₂O₂导致假阴性（低估）：溶出的Fe²⁺、Cu²⁺等通过Fenton/类Fenton反应非酶促分解H₂O₂，使得试剂盒能检测到的H₂O₂减少，读数偏低。

第二种，直接氧化Chromogen导致假阳性（高估）：过渡金属离子本身具有强氧化还原性，可以直接氧化显色剂Chromogen，在没有任何H₂O₂的情况下产生发色反应，导致读数虚高。这种干扰更为隐蔽——它不是叠加在真实信号上的线性背景，而是会严重压缩试剂盒的有效线性范围和灵敏度，使标准曲线失真。简单设置"无葡萄糖空白管"扣除背景只能部分修正，当金属离子浓度较高时，扣除后的线性范围已经大幅收窄，数据可靠性存疑。

实际操作建议： 在正式检测前，先做金属离子干扰预评估——取材料上清液（不加葡萄糖、不加GOD），直接进行Chromogen显色步骤，观察580 nm处的读数。如果读数显著高于空白，说明金属离子对Chromogen有直接干扰，需要在样品制备阶段通过螯合剂（如EDTA）预处理去除溶出金属离子，或改用对过渡金属离子不敏感的荧光法（如Amplex Red）检测H₂O₂。

缓冲液兼容性： 确认材料在1×Assay Buffer中稳定，不发生聚集、沉淀或与缓冲液组分反应。如果材料在1×Assay Buffer中不稳定，需要重新评估检测体系的兼容性，或在原材料分散液中加入等比例底物直接反应，另行定量H₂O₂。

活性报告方式： 纳米材料GOD-like活性通常报告为"单位质量材料在单位时间内产生的H₂O₂量"（μmol H₂O₂/min/mg material），与天然GOD的U/mg prot定义不同。文章中需清晰标注单位定义，便于读者和其他文献横向比较。

六、这类研究的常见文章结构与数据组织逻辑

如果你正在写这个方向的文章，GOD活性检测数据通常出现在以下几个位置：

材料表征部分（Methods & Characterization）： 报告GOD活性保留率（封装效率）或纳米材料的GOD-like催化活性，与TEM、XRD、FTIR等物理表征并列呈现。

体外功能验证部分（In vitro）： 结合H₂O₂检测（如KTB1041）和·OH检测（如DCFH-DA荧光探针），构建"GOD活性→H₂O₂积累→·OH生成"的定量因果链，这一部分数据需要逻辑自洽。

抗菌/细胞毒性实验关联： 将GOD活性数据与MIC（最低抑菌浓度）或细胞存活率数据关联，说明催化活性是功能效果的上游驱动因素。

两种常见的数据逻辑漏洞：

第一，GOD活性低但抗菌效果好：先排查是否是Fenton活性过强消耗了H₂O₂导致的假阴性（见第四节），不要直接否定GOD-like功能。需要通过剥离实验（如改测葡萄糖消耗量，或用特异性螯合剂屏蔽Fenton位点）重新评估。

第二，GOD活性高但抗菌效果差：检查级联的下游——H₂O₂是否确实积累（用KTB1041验证）、·OH是否生成（DCFH-DA探针）、类Fenton组件活性是否足够、体系pH是否适合Fenton反应（酸性环境效率更高）。GOD活性只是级联的起点，不代表终点效果。级联的每一步都需要独立数据支撑，不能用起点数据推断终点结果。

推荐产品

CheKine™ 葡萄糖氧化酶活性（GOD）检测试剂盒（微量法）货号：KTB1310 | 规格：96T / 480T 检测范围：1–40 μM H₂O₂ | 灵敏度：1 μM 适用样本：血清（浆）、动物组织、细胞、细菌、尿液及纳米材料相关样品

纳米酶研究联用推荐：

• KTB1041 过氧化氢（H₂O₂）含量检测试剂盒——定量H₂O₂积累水平，构建级联上游数据
• KTB1030 超氧化物歧化酶（SOD）活力检测试剂盒——评估材料对ROS体系的整体影响
• KTB1150 过氧化物酶（POD）活性检测试剂盒——验证类POD催化活性

本产品仅供科学研究使用，不适用于临床诊断。
